化工行业解决方案

化工行业集控解决方案核心是DCS+SIS+PLC + 智能仪表 + 工业网络 + 数据中台 + 应用平台的一体化架构，实现生产、安全、设备、能源、环保集中监控与智能调度，目标是自控率≥99%、安全零事故、降本 10–20%、少人 / 无人化操作。

一、行业痛点与建设目标
痛点：装置分散、数据孤岛；人工操作多、一致性差；安全风险高、报警泛滥；能耗高、优化难；运维成本高、故障滞后。
目标：集中监控、智能控制、安全保障、协同调度、数据驱动、降本增效。

二、整体架构（五层一体化）

1. 现场感知层（端）
   智能仪表：温度（热电偶 / PT100）、压力 / 差压变送器、电磁 / 涡街流量计、雷达 / 超声波物位计、pH / 氧含量分析仪；支持HART/Modbus/FF，防爆Ex d/ia、防护IP65。
   执行器：智能调节阀、变频器、电机控制单元（MCC）、紧急切断阀。
   辅助感知：视频监控（AI 智能分析）、有毒可燃气体探测器、温湿度 / 振动传感器、人员定位（UWB）。
2. 控制层（边）
   DCS（分布式控制系统）：全厂核心，冗余架构（电源 / CPU / 网络），分域控制；如中控 ECS-700、和利时 MACS、横河 CENTUM；实现PID / 串级 / 比值 / 前馈控制，自控率≥99%。

SIS（安全仪表系统）：独立于 DCS，SIL3等级；负责紧急停车（ESD）、联锁保护、火气系统（F&G）、安全阀控制。
PLC：辅助装置、公用工程（循环水 / 空压站）、设备启停、顺序控制。
边缘计算网关：协议转换（OPC UA/Modbus）、数据预处理、本地缓存、边缘 AI 预警。
3. 网络层（网）
控制网：工业以太网（Profinet/ETHERCAT）、双冗余，实时性≤50ms。
仪表网：SPE/APL一网到底，本质安全，减少防爆柜与布线。
管理网：千兆 / 万兆，连接 MES/ERP/ 数据中台，隔离区 + 防火墙 + 网闸。
无线：LoRa/NB-IoT/5G，覆盖移动设备、偏远测点、视频回传。
4. 数据层（数）
实时数据库：PI/InfoPlus/OSIsoft，秒级存储，保存 3–5 年历史数据。
关系数据库：Oracle/SQL Server，存储配方、台账、报表、日志。
数据中台：统一数据标准、ETL 清洗、主数据管理、API 服务化；打通 DCS/SIS/MES/ERP/ 设备 / 安全数据，消除孤岛。
5. 应用层（用）
生产监控：集中操作站（HMI）、流程图 / 趋势 / 报警 / 报表、远程操作、多屏拼接、一屏统管。
先进控制（APC）：多变量模型预测控制（MPC）、软测量、在线优化；提高收率、降低能耗、稳定质量。
实时优化（RTO）：全厂物料 / 能量平衡、工况优化、最优负荷分配、节能降耗。
安全管理：SIS 联锁、报警管理（抑制 / 分级）、风险预警、应急指挥、视频联动、人员定位、一键停车。
设备管理：全生命周期、点检 / 巡检、振动 / 温度监测、预测性维护、故障诊断、备件管理。
能源管理：水电气汽平衡、能耗分析、节能优化、碳排放监测、绿色低碳。
生产调度：无人调度、自动排产、物料平衡、装置协同、异常调度、绩效分析。
移动应用：手机 / 平板 HMI、远程审批、现场巡检、报警推送、AR 远程运维。

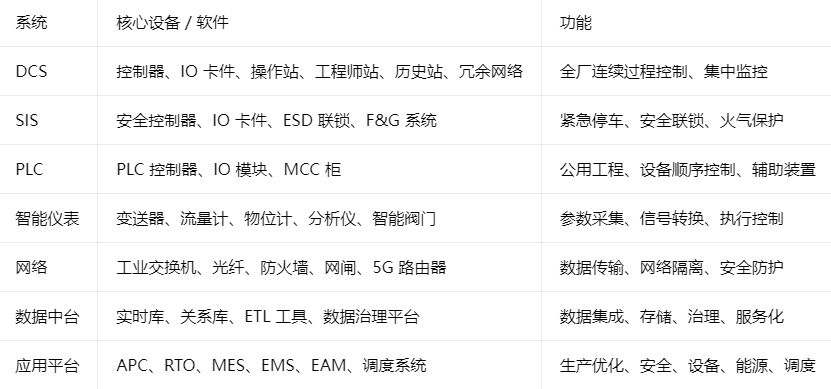

三、核心系统配置清单

四、典型部署方案（新厂 / 老厂改造）

1. 新建项目（推荐）
   一体化设计：DCS/SIS/PLC 统一规划、统一网络、统一数据平台。
   智能仪表全覆盖：现场总线 + 无线，减少布线与维护。
   集中控制室：1–2 个中央控制室，少人化值守；区域无人值守站。
   云边协同：边缘计算 + 云端数据中台，本地实时控制 + 云端分析优化。
2. 老厂改造（分步实施）
   第一步：DCS/SIS 升级，仪表智能化改造，网络升级，实现集中监控。
   第二步：数据集成，建设实时数据库与数据中台，打通数据孤岛。
   第三步：APC 先进控制、RTO 优化、设备预测性维护，提质增效。
   第四步：智能调度、无人化、移动应用，全面智能化。

五、关键技术与实施要点
全冗余设计：DCS/SIS 核心部件（电源 / CPU / 网络）1:1 冗余，无单点故障。
安全分级防护：SIS 独立、网络隔离、防火墙 + 网闸、数据加密、权限管理、审计跟踪。
标准化与兼容性：采用IEC 61508/61511、OPC UA、HART、SPE/APL标准，兼容多厂商设备。
报警管理优化：报警分级、抑制、关联分析，减少无效报警，避免报警泛滥。
仿真与培训：DCS 仿真系统，操作员培训（OTS），减少误操作。

六、实施效益
安全：安全事件减少≥70%，联锁投用率 100%，本质安全提升。
生产：自控率≥99%，操作一致性提升，产品合格率≥99.5%，收率提升 1–3%。
能耗：能耗降低 10–15%，碳排放减少，绿色低碳。
效率：人员减少 30–50%，运维成本降低 20–30%，故障停机减少≥50%。
管理：数据透明、决策精准、协同高效、合规达标。
